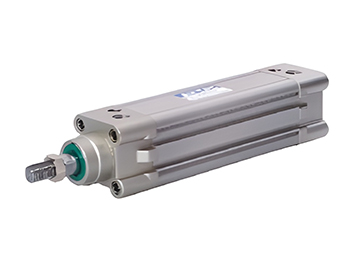

AirTAC標準氣缸-SE系列

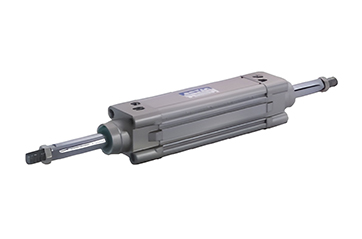

商品圖像
-

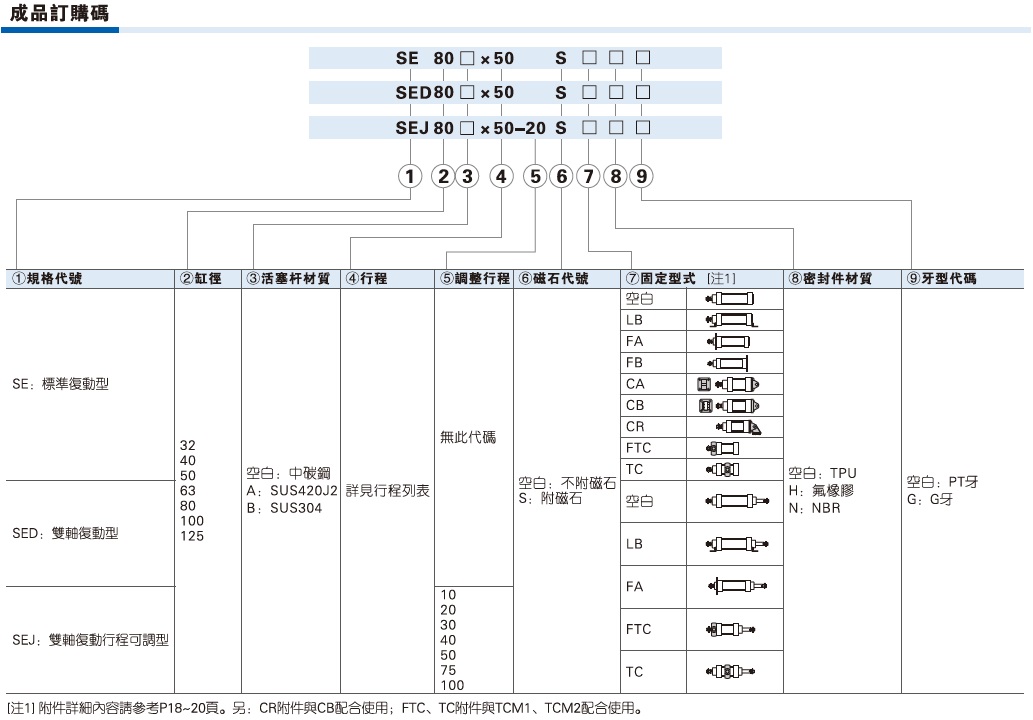

商品資訊
內徑(mm) SE32 SE40 SE50 SE63 SE80 SE100 SE125 動作型式 復動型 工作介質 空氣(經40μm以上濾網過濾) 固定型式 SE 基本型 FA FB CA CB CR LB TC FTC TCM1 TCM2 SED、SEJ 基本型 FA LB TC FTC TCM1 TCM2 使用壓力範圍 0.15~1.0MPa(22~145psi)(1.5~10.0bar) 保證耐壓力 1.5MPa(215psi)(15bar) 工作溫度 ℃ -20~70 使用速度範圍 mm/s 30~800 30~500 行程公差範圍 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 緩衝型式 可調緩衝 緩衝行程 27 30 36 40 接管口徑 [注1] PT1/8 PT1/4 PT3/8 PT1/2 [注1]接管牙行有PT牙、Ｇ牙可選。
缸徑/符號 A AB AC AD AE B D DA E EA F FA H K KA KB M MA NA N P PA PB SE32 142 48 94 27.5 27.5 46.5 12 29 M10*1.25 22 17 6 10 M6 16 32.5 30 19 3 30 PT1/8 13.5 6 SE40 159 54 105 32 32 54 16 33 M12*1.25 24 17 7 13 M6 17 38 35 21 3.5 35 PT1/4 17.5 6 SE50 175 69 106 31 31 64 20 42 M16*1.5 32 23 8 17 M8 17 46.5 40 27 3.5 40 PT1/4 14 8 SE63 190 69 121 33 33 75 20 42 M16*1.5 32 23 8 17 M8 17 56.5 45 27 4 45 PT3/8 17 8 SE80 214 86 128 33 33 93 25 53 M20*1.5 40 26 10 22 M10 19 72 45 33 4 45 PT3/8 16.5 8 SE100 229 91 138 37 37 110 25 55 M20*1.5 40 26 10 22 M10 19 89 55 36 4 55 PT1/2 19.5 10 SE125 279 119 160 46 46 134 32 74 M27*2 54 41 13.5 27 M12 22 110 60 45 4 60 PT1/2 23 11 [注]附磁型與不附磁型之尺寸相同。

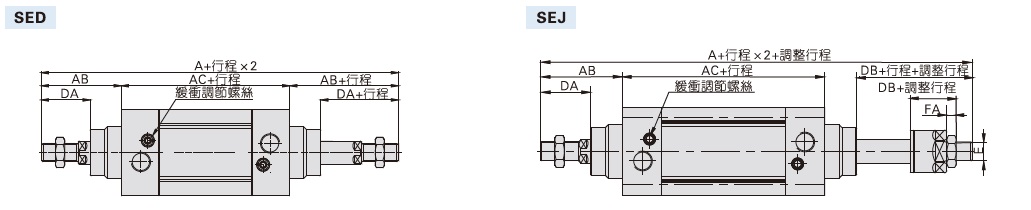

缸徑/符號 A AB AC DA DB E FA 規格代號 SED SEJ SE32 190 188 48 94 29 27 M10*1.25 6 SE40 213 208 54 105 33 28 M12*1.25 7 SE50 244 231 69 106 42 29 M16*1.5 8 SE63 259 246 69 121 42 29 M16*1.5 8 SE80 300 282.5 86 128 53 35.5 M20*1.5 10 SE100 320 300.5 91 138 55 35.5 M20*1.5 10 SE125 398 366.5 119 160 74 42.5 M27*2.0 13.5 [注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與SE標準型相同。
-
