AirTAC標準氣缸-SAU系列無拉杆式

  • AirTAC標準氣缸-SAU系列無拉杆式
  • AirTAC標準氣缸-SAU系列無拉杆式
商品圖像
  • 商品資訊



    內徑(mm) SAU32 SAU40 SAU50 SAU63 SAU80 SAU100
    動作型式 復動型
    工作介質 空氣(經40μm以上濾網過濾)
    固定型式 SAU 基本型 FA FB CA CB LB
    SAUD、SAUJ 基本型 FA LB
    使用壓力範圍 0.15~1.0MPa(22~145psi)(1.5~10.0bar)
    保證耐壓力 1.5MPa(215psi)(15bar)
    工作溫度℃ -20~70
    使用速度範圍mm/s 30~800
    行程公差範圍 0~250 0+1.0   251~10000+1.5   1001~15000+2.0
    緩衝型式 可調緩衝
    緩衝行程 21 28 29
    接管口徑 [注1] PT1/8 PT1/4 PT3/8 PT1/2

    [注1]接管牙行有PT牙、G牙可選。

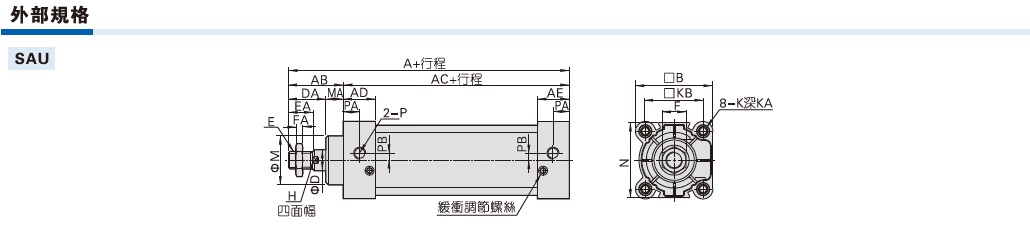

    缸徑/符號 A AB AC AD AE B D DA E EA F FA M MA N H K KA KB P PA PB
    SAU32 140 47 93 27.5 27.5 45.5 12 32 M10*1.25 22 17 6 28 15 47 10 M6*1.0 16 33 PT1/8 14 5.5
    SAU40 142 49 93 27.5 27.5 50 16 34 M12*1.25 24 17 7 32 15 53 13 M6*1.0 16 37 PT1/4 15 6
    SAU50 150 57 93 27.5 27.5 62 20 42 M16*1.5 32 23 8 38 15 61.5 17 M6*1.0 16 47 PT1/4 17 8.5
    SAU63 153 57 96 27.5 27.5 75 20 42 M16*1.5 32 23 8 38 15 73 17 M8*1.25 16 56 PT3/8 15 9.5
    SAU80 182 75 107 33 33 94 25 54 M20*1.5 40 26 10 47 21 88.5 22 M10*1.5 18 70 PT3/8 19.5 10
    SAU100 188 75 113 33 33 112 25 54 M20*1.5 40 26 10 47 21 106 22 M10*1.5 18 84 PT1/2 16.5 11

    [注]附磁型與不附磁型之尺寸相同。

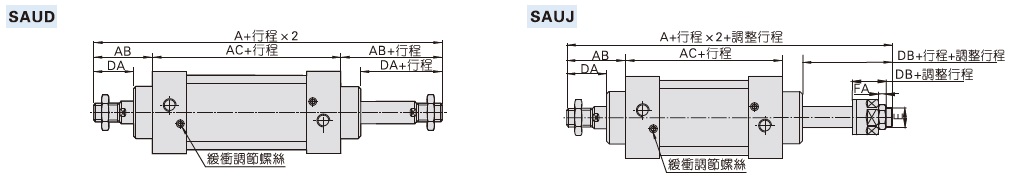

    缸徑/符號 A(SAUD) A(SAUJ) AB AC DA DB E FA
    32 187 182 47 93 32 27 M10*1.25 6
    40 191 185 49 93 34 28 M12*1.25 7
    50 207 194 57 93 42 29 M16*1.5 8
    63 210 197 57 96 42 29 M16*1.5 8
    80 257 238.5 75 107 54 35.5 M20*1.5 10
    100 263 244.5 75 113 54 35.5 M20*1.5 10

    [注] 1.附磁型與不附磁型之尺寸相同。

          2.未標注之尺寸與SAU標準型相同。
