AirTAC標準氣缸-SC系列大缸徑
商品圖像
-
商品資訊
內徑(mm) SC125 SC160 SC200 SC250 動作型式 復動型 工作介質 空氣(經40μm以上濾網過濾) 固定型式 SC 基本型 FA FB CA CB LB TC TCM1 SCD、SCJ 基本型 FA LB TC TCM1 使用壓力範圍 0.15~1.0MPa(22~145psi)(1.5~10.0bar) 保證耐壓力 1.5MPa(215psi)(15bar) 工作溫度℃ -20~70 使用速度範圍mm/s 30~500 行程公差範圍 0~250 0+1.0 251~10000+1.5 1001~15000+2.0 緩衝型式 可調緩衝 緩衝行程 28 29 33 40 接管口徑 [注1] PT1/2 PT3/4 PT1 [注1]接管牙行有PT牙、Ｇ牙可選。

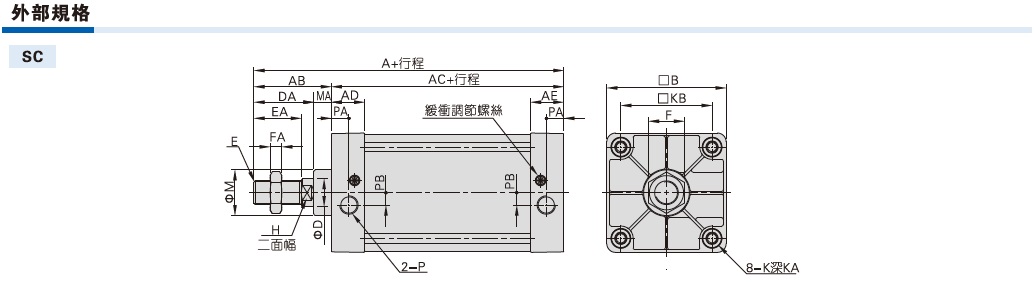

缸徑/符號 A AB AC AD AE B D DA E EA F FA H K KA KB M MA P PA PB SC125 203 88 115 38 38 136 32 68 M27*2.0 54 41 13.5 27 M12*1.75 21.5 104 52 20 PT1/2 20 14 SC160 239 113 126 38 38 174 40 88 M36*2.0 72 55 18 36 M16*2.0 21 134 62 25 PT3/4 20 15 SC200 244 118 126 38 38 214 40 88 M36*2.0 72 55 18 36 M16*2.0 21 163 62 30 PT3/4 20 15 SC250 294 141 153 48 48 267 50 106 M42*2.0 84 65 21 46 M20*2.5 26.5 202 86 35 PT1 25.5 22 [注]附磁型與不附磁型之尺寸相同。
缸徑/符號 A(SCD) A(SCJ) AB AC DA DB E FA SC125 291 265.5 88 115 68 42.5 M27*2.0 13.5 SC160 352 332 113 126 88 68 M36*2.0 18 SC200 362 342 118 126 88 68 M36*2.0 18 SC250 435 409 141 153 106 80 M42*2.0 21 [注] 1.附磁型與不附磁型之尺寸相同。
2.未標注之尺寸與SC標準型相同。
-
