AirTAC控制元件-2L系列流體控制閥
商品圖像
-
商品資訊

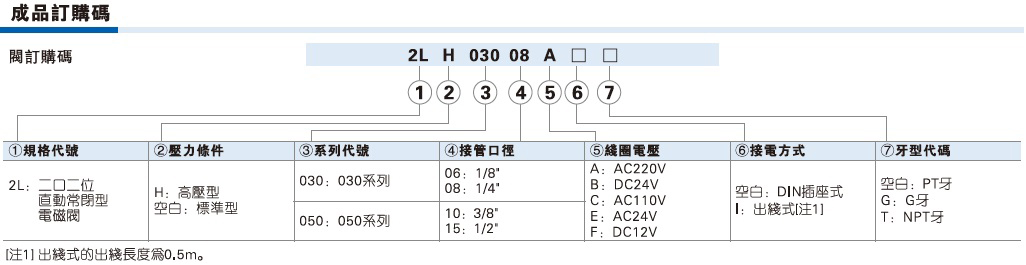

2L系列-直動常閉型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)最大操作壓差 最大耐壓力 MPa psi MPa psi 2LH030 -06 PT1/8 2.0 0.18 3.0 300 2.0 300 3.0 450 -08 PT1/4 290 2L030 -06 PT1/8 3.0 0.33 6.0 300 1.0 150 -08 PT1/4 290 2LH050 -10 PT3/8 4.0 0.55 10.0 600 2.0 300 -15 PT1/2 590 2L050 -10 PT3/8 5.0 0.83 15.0 600 1.0 150 -15 PT1/2 590 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，2L030系列出線式重量比DIN插座式少10g，2L050系列出線式重量比DIN插座式少20g。

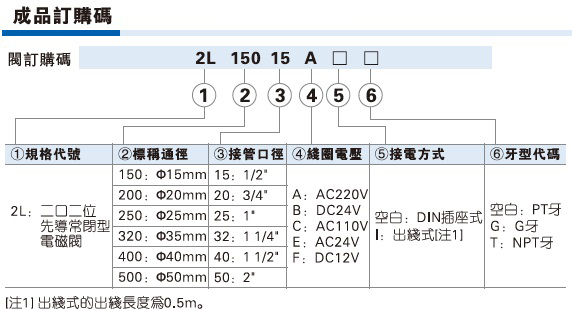

2L系列-先導常閉型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)操作壓差 最大耐壓力 MPa psi MPa psi 2L150-15 PT1/2 15.0 5.50 100.0 675 Max：1.0
Min：0.05Max：150
Min：101.5 220 2L200-20 PT3/4 20.0 9.50 170.0 875 2L250-25 PT1 25.0 12.50 220.0 1120 2L320-32 PT1 1/4 35.0 23.00 420.0 2700 2L400-40 PT1 1/2 40.0 31.00 560.0 3250 2L500-50 PT2 50.0 49.00 880.0 4300 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，2L150~250出線式重量比DIN插座式少10g，2L320~500出線式重量比DIN插座式少20g。
-
