AirTAC控制元件-2KWA系列流體控制閥
商品圖像
-
商品資訊

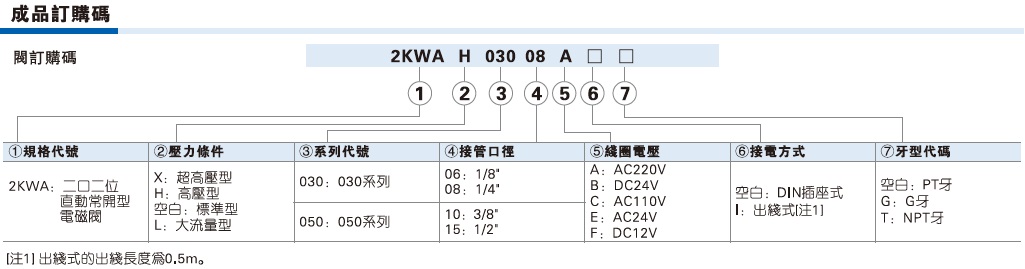

2KWA系列-直動常開型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)最大操作壓差 最大耐壓力 MPa psi MPa psi 2KWAX030 -06 PT1/8 1.5 0.10 1.8 245 2.0 300 3.0 450 -08 PT1/4 235 2KWAH030 -06 PT1/8 2.0 0.18 3.0 245 1.5 200 -08 PT1/4 235 2KWA030 -06 PT1/8 3.0 0.33 6.0 245 0.7 100 -08 PT1/4 235 2KWAL030 -06 PT1/8 4.0 0.55 10.0 245 0.4 60 -08 PT1/4 235 2KWAX050 -10 PT3/8 3.0 0.34 6.1 530 2.0 300 -15 PT1/2 510 2KWAH050 -10 PT3/8 4.0 0.55 10.0 530 1.5 200 -15 PT1/2 510 2KWA050 -10 PT3/8 5.0 0.83 15.0 530 0.7 100 -15 PT1/2 510 2KWAL050 -10 PT3/8 7.0 1.40 25.0 530 0.4 60 -15 PT1/2 510 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，2KWA030系列出線式重量比DIN插座式少10g，2KWA050系列出線式重量比DIN插座式少20g。

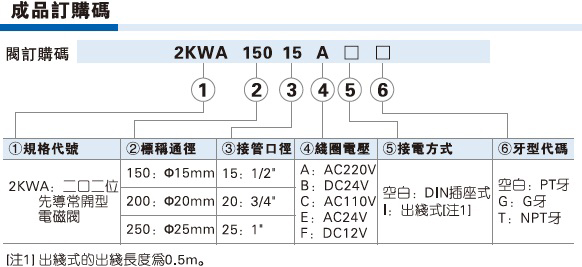

2KWA系列-先導常開型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)操作壓差 最大耐壓力 MPa psi MPa psi 2KWA150-15 PT1/2 15.0 5.50 100.0 575 Max：0.7
Min：0.05Max：100
Min：101.5 220 2KWA200-20 PT3/4 20.0 9.50 170.0 735 2KWA250-25 PT1 25.0 12.50 220.0 1035 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，出線式重量比DIN插座式少10g。
-
