AirTAC控制元件-2SA系列流體控制閥

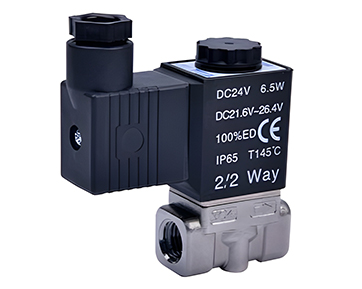

商品圖像
-
商品資訊

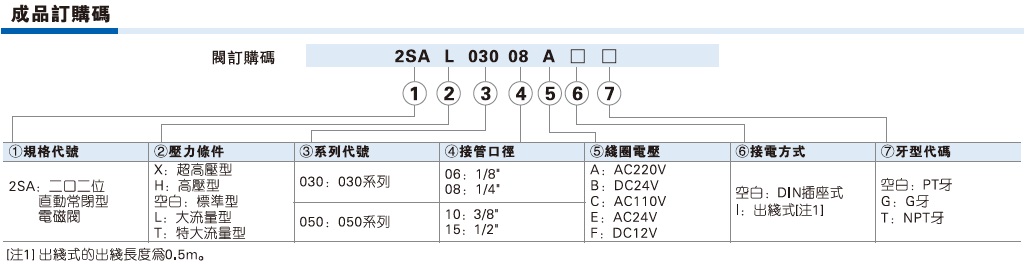

2SA系列-直動常閉型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)最大操作壓差 最大耐壓力 MPa psi MPa psi 2SAX030 -06 PT1/8 1.5 0.10 1.8 245 3.0 450 5.0 750 -08 PT1/4 235 2SAH030 -06 PT1/8 2.0 0.18 3.0 245 2.0 300 -08 PT1/4 235 2SA030 -06 PT1/8 3.0 0.33 6.0 245 1.0 150 -08 PT1/4 235 2SAL030 -06 PT1/8 4.0 0.55 10.0 245 0.5 75 -08 PT1/4 235 2SAT030 -06 PT1/8 6.0 1.10 12.0 245 0.1 15 -08 PT1/4 235 2SAX050 -10 PT3/8 3.0 0.34 6.1 530 3.0 450 -15 PT1/2 510 2SAH050 -10 PT3/8 4.0 0.55 10.0 530 2.0 300 -15 PT1/2 510 2SA050 -10 PT3/8 5.0 0.83 15.0 530 1.0 150 -15 PT1/2 510 2SAL050 -10 PT3/8 7.0 1.40 25.0 530 0.5 75 -15 PT1/2 510 2SAT050 -10 PT3/8 10.0 2.20 40.0 530 0.1 15 -15 PT1/2 510 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，2SA030系列出線式重量比DIN插座式少10g，2SA050系列出線式重量比DIN插座式少20g。

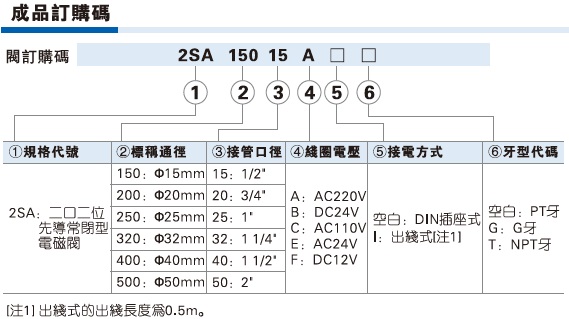

2SA系列-先導常閉型
型號/項目 接管口徑
[注1]流通孔徑
(Φ mm)Cv值 有效截面積
(mm2)重量
[注2] (g)操作壓差 最大耐壓力 MPa psi MPa psi 2SA150-15 PT1/2 15.0 5.50 100.0 575 Max：1.0
Min：0.05Max：100
Min：101.5 220 2SA200-20 PT3/4 20.0 9.50 170.0 735 2SA250-25 PT1 25.0 12.50 220.0 1035 2SA320-32 PT1 1/4 35.0 23.00 420.0 2288 2SA400-40 PT1 1/2 40.0 31.00 560.0 2678 2SA500-50 PT2 50.0 49.00 880.0 2558 [注1] 接管牙型有G牙、NPT牙可選。
[注2] 表中重量為DIN插座重量，出線式重量比DIN插座式少10g。
-
