AirTAC控制元件-5A系列

  • AirTAC控制元件-5A系列
  • AirTAC控制元件-5A系列
  • AirTAC控制元件-5A系列
商品圖像
  • 商品資訊

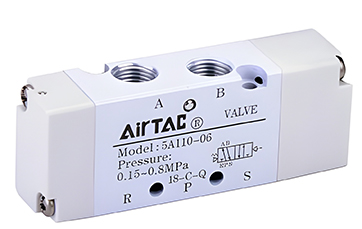

    型號 5A110-M5 5A120-M5 5A130☐-M5 5A110-06 5A120-06 5A130☐-06
    接管口徑 [注1] 進氣=出氣=排氣=M5 進氣=出氣=排氣=PT1/8
    有效截面積
    (Cv值) [注4]
    5A110-06,5A120-06:10.2mm2(Cv=0.6)
    5A130C-06:8.6mm2(Cv=0.51)
    重量 (g) 85 140 165 85 140 165
    型號 5A210-06 5A220-06 5A230☐-06 5A210-08 5A220-08 5A230☐-08
    接管口徑 [注1] 進氣=出氣=排氣=PT1/8 進氣=出氣=PT1/4  排氣=PT1/8
    有效截面積
    (Cv值) [注4]
    5A210-08,5A220-08:17.0mm2(Cv=1.0)
    5A230C-08:13.6mm2(Cv=0.8)
    重量 (g) 185 285 365 185 285 365
    型號 5A310-08 5A320-08 5A330☐-08 5A310-10 5A320-10 5A330☐-10
    接管口徑 [注1] 進氣=出氣=排氣=PT1/4 進氣=出氣=PT3/8  排氣=PT1/4
    有效截面積
    (Cv值) [注4]
    5A310-10,5A320-10:31.5mm2(Cv=1.85)
    5A330C-10:23.0mm2(Cv=1.35)
    重量 (g) 275 365 505 275 365 505
    最高作動頻率 [注3] 5次/秒 3次/秒 5次/秒 3次/秒
    型號 5A410-15 5A420-15 5A430☐-15
    接管口徑 [注1] 進氣=出氣=排氣=PT1/2
    有效截面積
    (Cv值) [注4]
    5A410-15:48.0mm2(Cv=2.82)
    5A420-15:48.0mm2(Cv=2.82)
    5A430C-15:40.0mm2(Cv=2.35)
    重量 (g) 555 685 735
    最高作動頻率 [注3] 3次/秒 3次/秒
    位置數 五口二位 五口三位 五口二位 五口三位
    工作介質 空氣(經40μm以上濾網過濾)
    作動方式 外部氣控式
    使用壓力範圍 0.15~0.8Mpa(21~114psi)
    保證耐壓力 1.2MPa(175psi)
    工作溫度 -20~70℃
    本體材質 鋁合金
    潤滑 [注2] 不需要

    [注1]接管牙型有PT牙可供選擇。

    [注2]如有加油潤滑,中途不可停止,建議潤滑油為ISO VG32或同級用油。

    [注3]最高作動頻率為空載狀態

    [注4]有效截面積和Cv值是依據測試流量數據計算得到。
