AirTAC超薄氣缸-ACQ長行程系列
商品圖像
-
商品資訊
內徑(mm) ACQ32 ACQ40 ACQ50 ACQ63 ACQ80 ACQ100 動作型式 復動型 工作介質 空氣(經40μm以上濾網過濾) 使用壓力範圍 0.15~1.0MPa(22~145psi) 保證耐壓力 1.5MPa(215psi) 工作溫度℃ -20~70 使用速度範圍 mm/s 30~500 行程公差範圍 mm 0+1.5 緩衝型式 防撞墊 接管口徑 [注] PT1/8 PT1/4 PT3/8 [注] 接管牙型有PT牙、G牙、NPT牙可選。

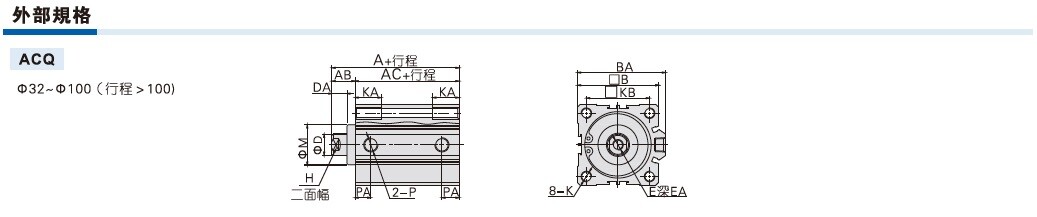

缸徑/符號 A AB AC B BA D DA E EA H K KA KB M P PA ACQ32 62.5 17 45.5 45 49.5 16 12 M8*1.25 13 14 M6*1.0 通孔：Φ5.2 17 34 22 PT1/8 12.5 ACQ40 72 17 55 53 57 16 12 M8*1.25 13 14 M6*1.0 通孔：Φ5.2 17 40 28 PT1/8 14 ACQ50 73.5 18 55.5 64 71 20 13 M10*1.5 15 17 M8*1.25 通孔：Φ6.7 22 50 35 PT1/4 14 ACQ63 75 18 57 77 84 20 13 M10*1.5 15 17 M10*1.5 通孔：Φ8.5 27 60 35 PT1/4 16.5 ACQ80 86 20 66 98 104 25 15 M16*2.0 21 22 M12*1.75 通孔：Φ10.4 32 77 43 PT3/8 19 ACQ100 97.5 22 75.5 117 123.5 32 17 M20*2.5 27 27 M12*1.75 通孔：Φ10.4 33 94 59 PT3/8 23 -
