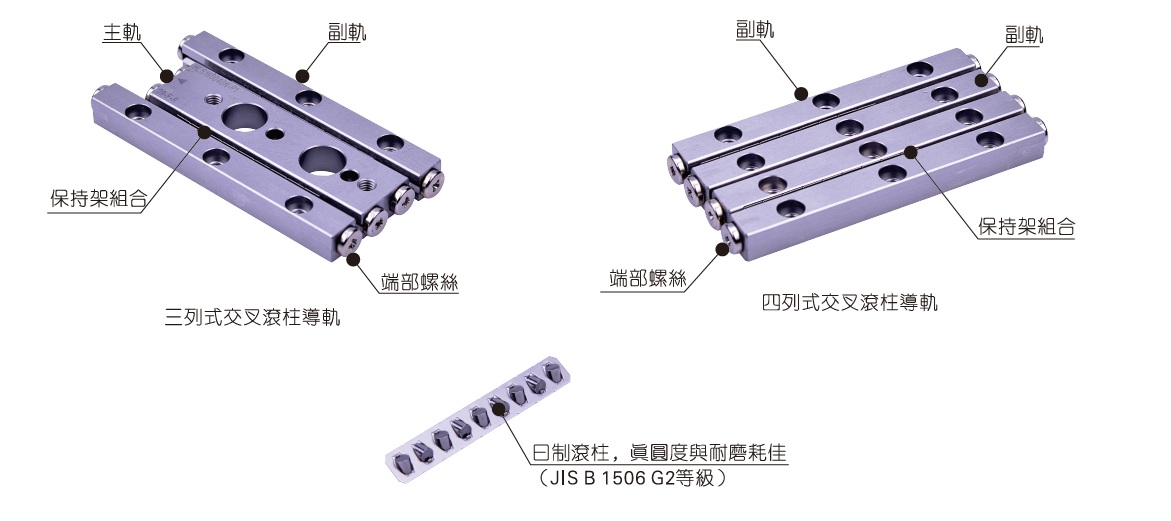

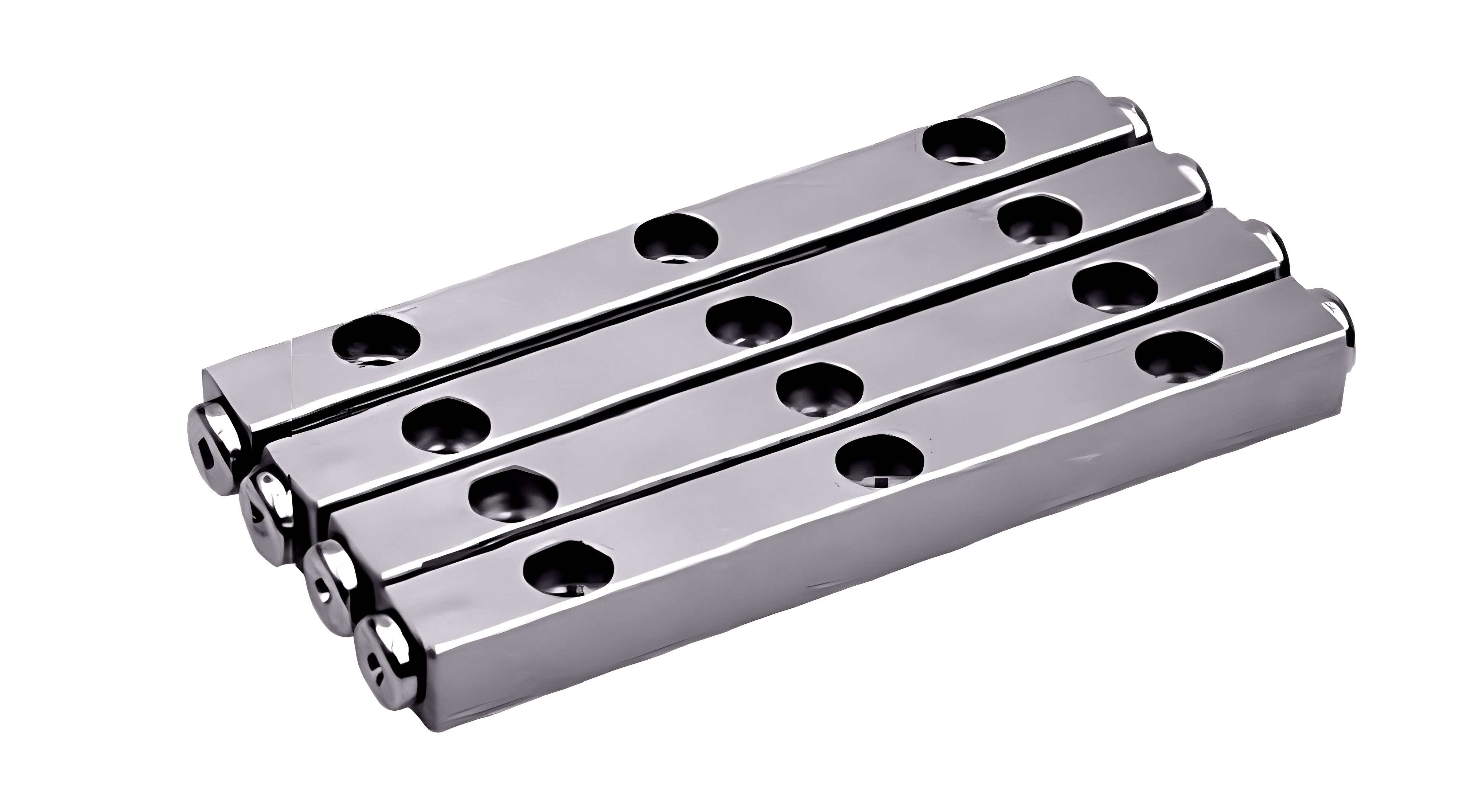

AirTAC交叉滾柱導軌

  • AirTAC交叉滾柱導軌
商品圖像

  • 商品資訊

    特性說明

    具備自動調心能力

    正面組合X型 (45° -45°) 弧形滾道槽設計，使其具有自動調心能力，即使安裝面有少許誤差，也能被滑塊內部吸收並保持高精度平滑穩定的直線運動。



    低安裝、高剛度、四方向等負荷設計

    採用4列鋼珠與滾道45°接觸角設計，鋼珠達到理想的兩點接觸，可承受來自徑向及橫向的正反作用力，並且必要時還可施加預壓力來增加剛性。降低滑塊與滑軌的組合高度，縮短了滑塊的長度，實現小型化。



    具備互換性

    由於生產製造精度進行嚴格控管，尺寸精度能夠維持在穩定的公差範圍內，且滑塊有保持架設計以防止鋼珠掉落，所以對於互換型線軌組裝時可以將滑塊任意配裝在同型號滑軌上，並且保持其順暢度、預壓及精度。





    使用注意事項



    1.滑塊拆裝

    正常情況下，滑塊因為有保持架和防塵片，所以在脫離滑軌後可以防止鋼珠脫落，但若斜向將滑塊插入滑軌，或是急速拆裝滑塊，則鋼珠仍有掉落的風險，故請警慎操作並用假軌輔助安裝。





    2.假軌安裝

    滑塊成品出貨時均附有假軌，非必要時請勿將假軌由滑塊中取出。如不慎假軌由滑塊中脫落，再重新插入假軌時，手指稍稍用力按壓防塵片中間再緩慢插入假軌，以防假軌斜插導致鋼珠脫落。







    3.拿取

    ※ 線性滑軌在傾斜後滑塊可能因自身重量而滑落，請小心注意。

    ※ 敲擊或掉落滑軌、滑塊即使外觀看不出損壞，但可能對其精度及壽命造成較大影響，請小心注意。

    ※ 請勿自行拆解滑塊，因可能導致異物進入或裝配精度達不到要求，對滑塊性能精度造成影響。



    4.潤滑

    ※ 滑軌出廠時已進行防銹處理，使用前請擦拭滑軌表面防銹油，塗抹潤滑油後再進行使用。

    ※ 請勿將不同性質潤滑油(脂)混合使用。

    ※ 填充潤滑油後，請來回推動滑塊自身長度的3倍行程，重複此動作2次以上，並確認滑軌表面是否有油膜均勻覆蓋。



    5.使用

    ※ 使用環境溫度請勿超過80℃，瞬時溫度不得過100℃。

    ※ 非必要時請勿將滑塊拆離滑軌，如需拆離請利用假軌協助拆裝防止鋼珠掉落。



    6.存放

    ※ 存放線性滑軌成品、滑軌、滑塊成品時請確認是否均勻塗抹防銹油並封入指定的封套中，採用水平放置，並避免高溫潮濕的環境。
