AirTAC 低安裝型線性滑軌-LSD-HS/HN
商品圖像
-
商品資訊
產品特性
具備自動調心能力
正面組合X型 (45° -45°) 弧形滾道槽設計，使其具有自動調心能力，即使安裝面有少許誤差，也能被滑塊內部吸收並保持高精度平滑穩定的直線運動。
低安裝、高剛度、四方向等負荷設計
採用4列鋼珠與滾道45°接觸角設計，鋼珠達到理想的兩點接觸，可承受來自徑向及橫向的正反作用力，並且必要時還可施加預壓力來增加剛性。降低滑塊與滑軌的組合高度，縮短了滑塊的長度，實現小型化。
具備互換性
由於生產製造精度進行嚴格控管，尺寸精度能夠維持在穩定的公差範圍內，且滑塊有保持架設計以防止鋼珠掉落，所以對於互換型線軌組裝時可以將滑塊任意配裝在同型號滑軌上，並且保持其順暢度、預壓及精度。

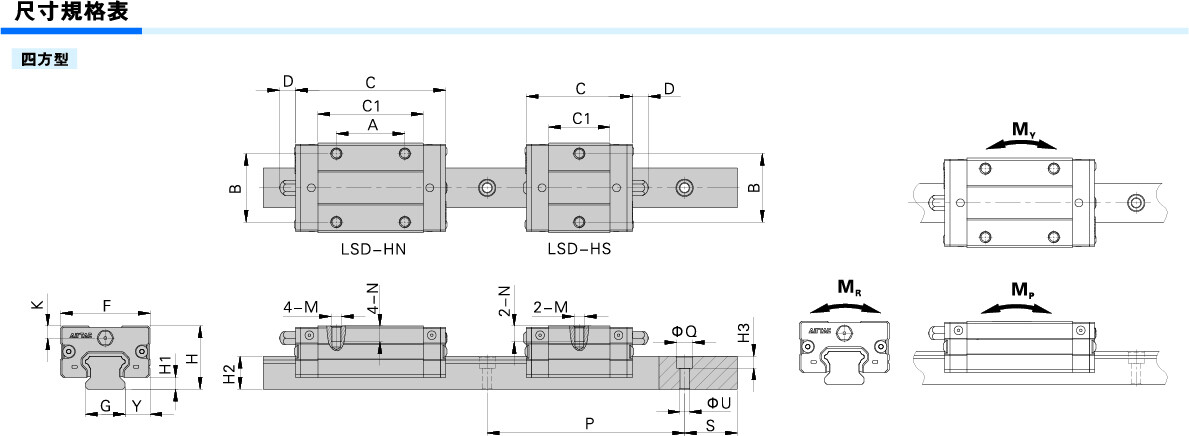

型號 / 符號 外部尺寸(mm) 滑塊尺寸(mm) 滑軌尺寸(mm) 滑軌安裝螺栓規格 基本動額額定負荷(kN) 基本靜額額定負荷(kN) 容許靜扭矩(kN.m) 質量 H H1 F Y C C1 A B K D M N G H2 P S øQ øU H3 C C0 MR MP MY 滑塊(kg) 滑軌(kg/m) 標準(空白) 雙刮油片(DD) 刮油片+金屬刮板(ZZ) LSD15HS 24 4.5 34 9.5 40.5 47.5 45 23.5 - 26 4.6 6 M4x0.7 6 15 12.5 60 20 8(6) 4.8(3.5) 5.3(4.5) M4(M3) 5.0 9.5 0.07 0.04 0.04 0.09 1.23 LSD15HN 24 4.5 34 9.5 57 64 61.5 40 26 26 4.6 6 M4x0.7 6 15 12.5 60 20 8(6) 4.8(3.5) 5.3(4.5) M4(M3) 8.9 16.5 0.12 0.10 0.10 0.15 1.23 LSD20HS 28 6 42 11 46 53 50.5 29 - 32 6.2 13 M5x0.8 7 20 15.5 60 20 9.5 5.8 8.5 M5 7.2 13.5 0.13 0.06 0.06 0.14 2.11 LSD20HN 28 6 42 11 65 72 69.5 48 32 32 6.2 13 M5x0.8 7 20 15.5 60 20 9.5 5.8 8.5 M5 12.1 22.4 0.20 0.15 0.15 0.23 2.11 LSD25HS 33 7 48 12.5 59 66 63.5 36.5 - 35 7.2 13 M6x1.0 9 23 18 60 20 11.2 7 9 M6 11.5 20.8 0.22 0.11 0.11 0.26 2.76 LSD25HN 33 7 48 12.5 83 90 87.5 60.5 35 35 7.2 13 M6x1.0 9 23 18 60 20 11.2 7 9 M6 19.3 34.7 0.36 0.31 0.31 0.42 2.76 LSD30HS 42 9 60 16 68.5 76.5 73.5 41.5 - 40 7.2 13 M8x1.25 12 28 23 80 20 11.2(14.2) 7(9) 9(12) M6(M8) 19.8 30.0 0.38 0.20 0.20 0.44 4.60 LSD30HN 42 9 60 16 97 105 102 70 40 40 7.2 13 M8x1.25 12 28 23 80 20 11.2(14.2) 7(9) 9(12) M6(M8) 28.3 50.3 0.65 0.53 0.53 0.75 4.60 LSD35HS 48 11 70 18 73.5 81.5 78.5 46.5 - 50 8.5 13 M8x1.25 12 34 27.5 80 20 14.2 9 12 M8 29.2 40.7 0.66 0.33 0.33 0.74 6.27 LSD35HN 48 11 70 18 106.5 114.5 111.5 79.5 50 50 8.5 13 M8x1.25 12 34 27.5 80 20 14.2 9 12 M8 42.7 70.2 1.02 0.72 0.72 1.17 6.27 -
