滾珠花鍵-圓筒花鍵

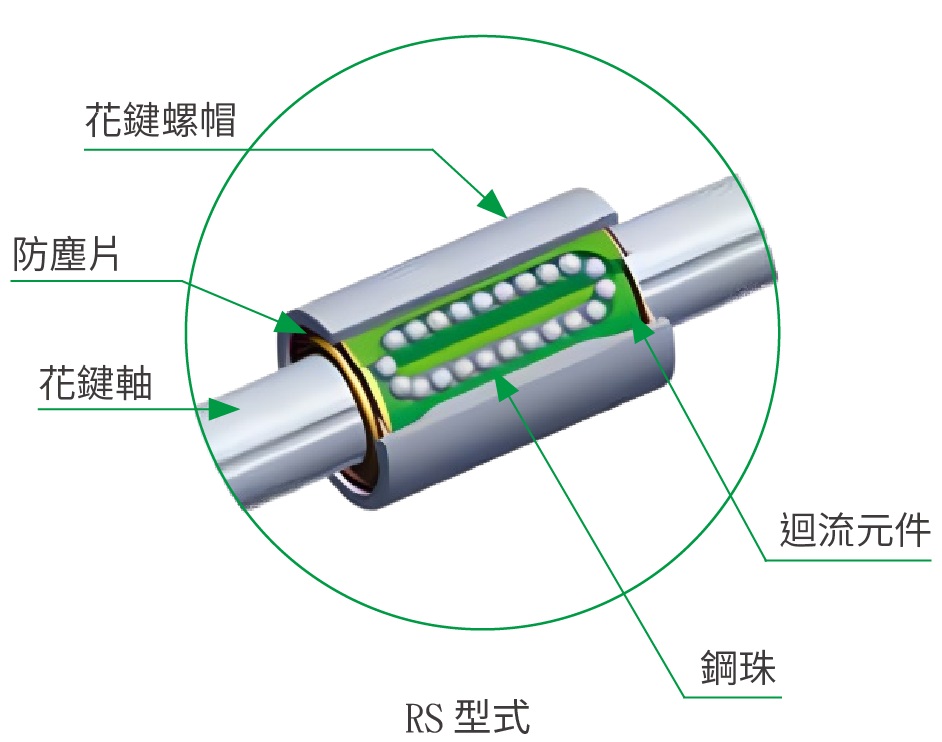

商品圖像
-
商品資訊
外型尺寸表
單位：mm
公稱軸徑 基本額定負荷 基本額定扭力 容許靜力矩 外徑 長度 鍵槽寬 鍵槽深 鍵槽長 C(kN) Co(kN) CT(N-m) COT(N-m) MA(N-m) D L b t lo 16 7.2 13.5 32.1 34.4 67.6 31 50 3.5 2 17.5 20 10.4 20.0 57.8 63.2 118 35 63 4 2.5 29 25 15.4 27.5 106.5 108.8 210 42 71 4 2.5 36 32 20.5 34.4 181.5 173.1 290 49 80 4 2.5 42
精度表示
偏擺精度(1) 單位：µm 花鍵軸總長 公稱軸徑 16 20 25 32 以上 以下 C H P C H P C H P C H P - 200 56 34 18 56 34 18 53 32 18 53 32 18 200 315 71 45 25 71 45 25 58 39 21 58 39 21 315 400 83 53 31 83 53 31 70 44 25 70 44 25 400 500 95 62 38 95 62 38 78 50 29 78 50 29 500 630 112 112 88 57 34 88 57 34 630 800 103 68 42 103 68 42 800 1000 124 83 124 83 幾何精度 單位：µm 公稱軸徑 肩部垂直度(2)精度 肩部同心度(3)精度 C H P C H P 16 27 11 8 46 19 12 20 27 11 8 46 19 12 25 33 13 9 53 22 13 32 33 13 9 53 22 13 -
