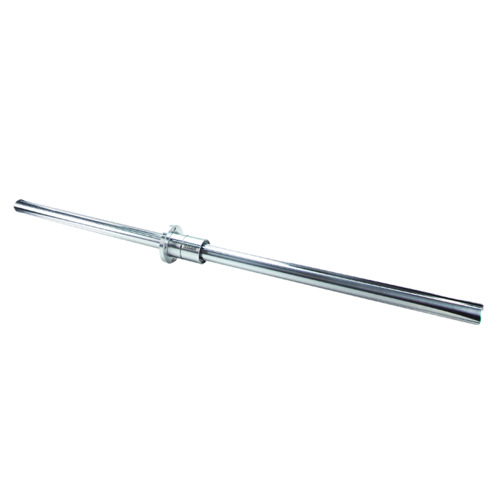

滾珠花鍵-法蘭型花鍵

  • 滾珠花鍵-法蘭型花鍵
  • 滾珠花鍵-法蘭型花鍵
  • 滾珠花鍵-法蘭型花鍵
  • 滾珠花鍵-法蘭型花鍵

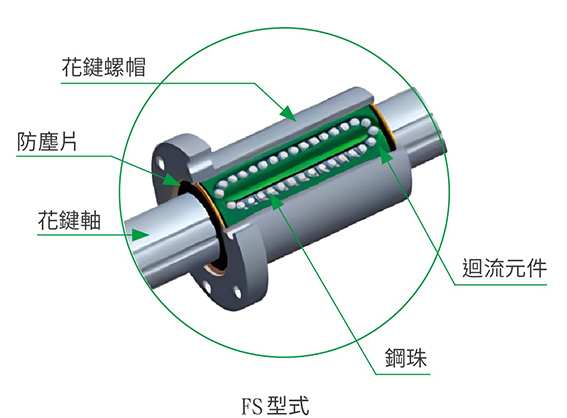

商品圖像
  • 商品資訊



    外型尺寸表

    單位:mm

    公稱軸徑 基本額定負荷 基本額定扭力 容許靜力矩 外徑 法蘭外徑 長度 Z1 W m1 m2xt1
    C(kN) Co(kN) CT(N-m) COT(N-m) MA(N-m) D F L
    16 7.2 13.5 32.1 34.4 67.6 31 51 50 7 40 4.5 8x4.4
    20 10.4 20.0 57.8 63.2 118 35 58 63 9 45 5.5 9.5x5.4
    25 15.4 27.5 106.5 108.8 210 42 65 71 9 52 5.5 9.5x5.4
    32 20.5 34.4 181.5 173.1 290 49 77 80 10 62 6.6 11x6.5



    外型尺寸表

    偏擺精度(1) 單位:µm
    花鍵軸總長 公稱軸徑
    16 20 25 32
    以上 以下 C H P C H P C H P C H P
    - 200 56 34 18 56 34 18 53 32 18 53 32 18
    200 315 71 45 25 71 45 25 58 39 21 58 39 21
    315 400 83 53 31 83 53 31 70 44 25 70 44 25
    400 500 95 62 38 95 62 38 78 50 29 78 50 29
    500 630 112   112   88 57 34 88 57 34
    630 800     103 68 42 103 68 42
    800 1000     124 83   124 83



    幾何精度 單位:µm
    公稱軸徑 肩部垂直度(2)精度 肩部同心度(3)精度 垂直度(4)精度
    C H P C H P C H P
    16 27 11 8 46 19 12 39 16 11
    20 27 11 8 46 19 12 39 16 11
    25 33 13 9 53 22 13 39 16 11
    32 33 13 9 53 22 13 39 16 11
