MSR系列滾柱型線性滑軌
由於使用滾柱滾動體取代一般的鋼珠滾動體，因此在相同尺寸的線性滑軌上可提供更高的剛性與負載能力，特別適用於講求高精度、高負載與高剛性的設備需求。
產品特性
高剛性、超重負荷/span>
滾柱系列線性滑軌透過滾柱滾動體與滑塊反滑軌的線接觸受力方式，相較於一般滾珠型線性滑軌的點接觸模式，在承受相同負載時提供更低的彈性變形量，相同外徑條件下提供更高的負載能力，其高剛性、高負載的優良特性，更能滿足重負荷加工的高精度應用。
四方向負荷的最佳化設計

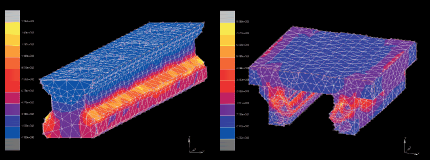

透過有限元素法 FEM 的結構應力分析，最佳化的四列式滾柱 45°接觸角與高剛性斷面設計，除了提供徑向、反徑向及橫方向四方向更高的負荷能力，並且可利用預壓調整增加其剛性，更適合各種安裝方式的應用。

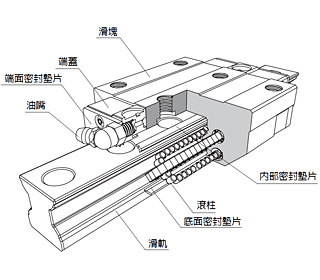

產品構造

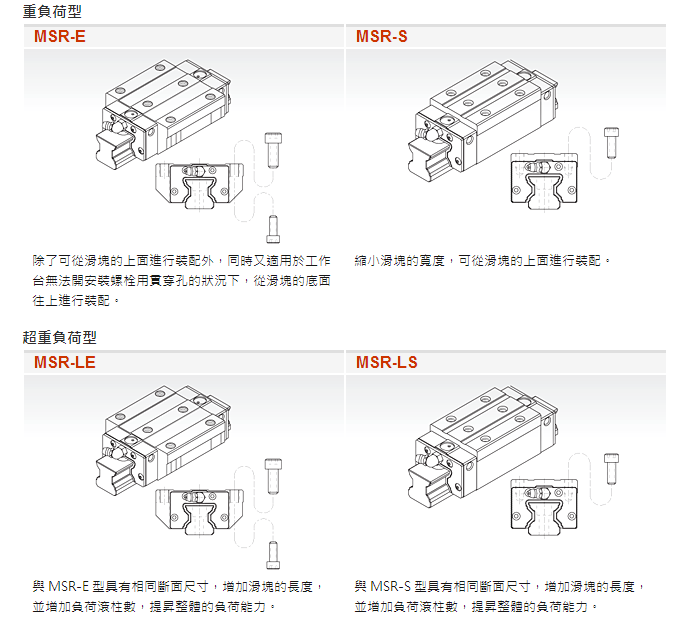

滑塊形式
-
