特性說明

產品構造
在SVR中，精密滾柱互相直交地組合在一起的滾柱保持架與設置在專用軌道上的V型溝槽滾動面組合起來使用。通過將2列滾柱導軌平行地裝配，使導軌系統能承受4個方向的負荷。而且，因能向交叉滾柱導軌施加預壓，從而能獲得無間隙且高剛性、動作輕快的滑座構。

使用壽命長、高鋼性
利用獨特的滾柱保持方法，使滾柱的有效接觸長度與以前的產品相比增加了1.7倍，並且滾柱的節距間隔變短，滾柱數量多、剛性增加2倍，能獲得6倍的壽命。因此，對於直線運動部份容易產生的振動，沖擊問題，能充份進行考慮安全的設計。

平滑的運動
在SVR型中，各滾柱保持架分開，由於保持架中的滾柱袋與滾柱面接觸，有良好的潤滑油保持性，所以無磨損，摩擦小，從而能獲得平滑的滾動運動。

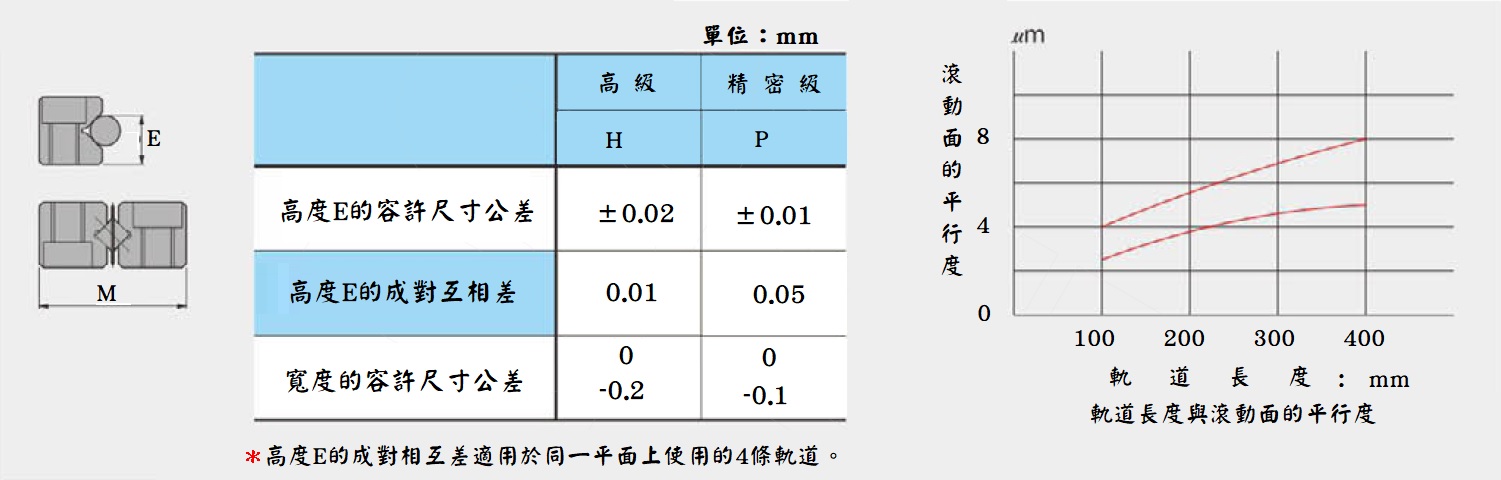

精度標準等級

交叉滾柱滑軌專用軌道的精度如下表所示分為高級(H)和精密級(P)

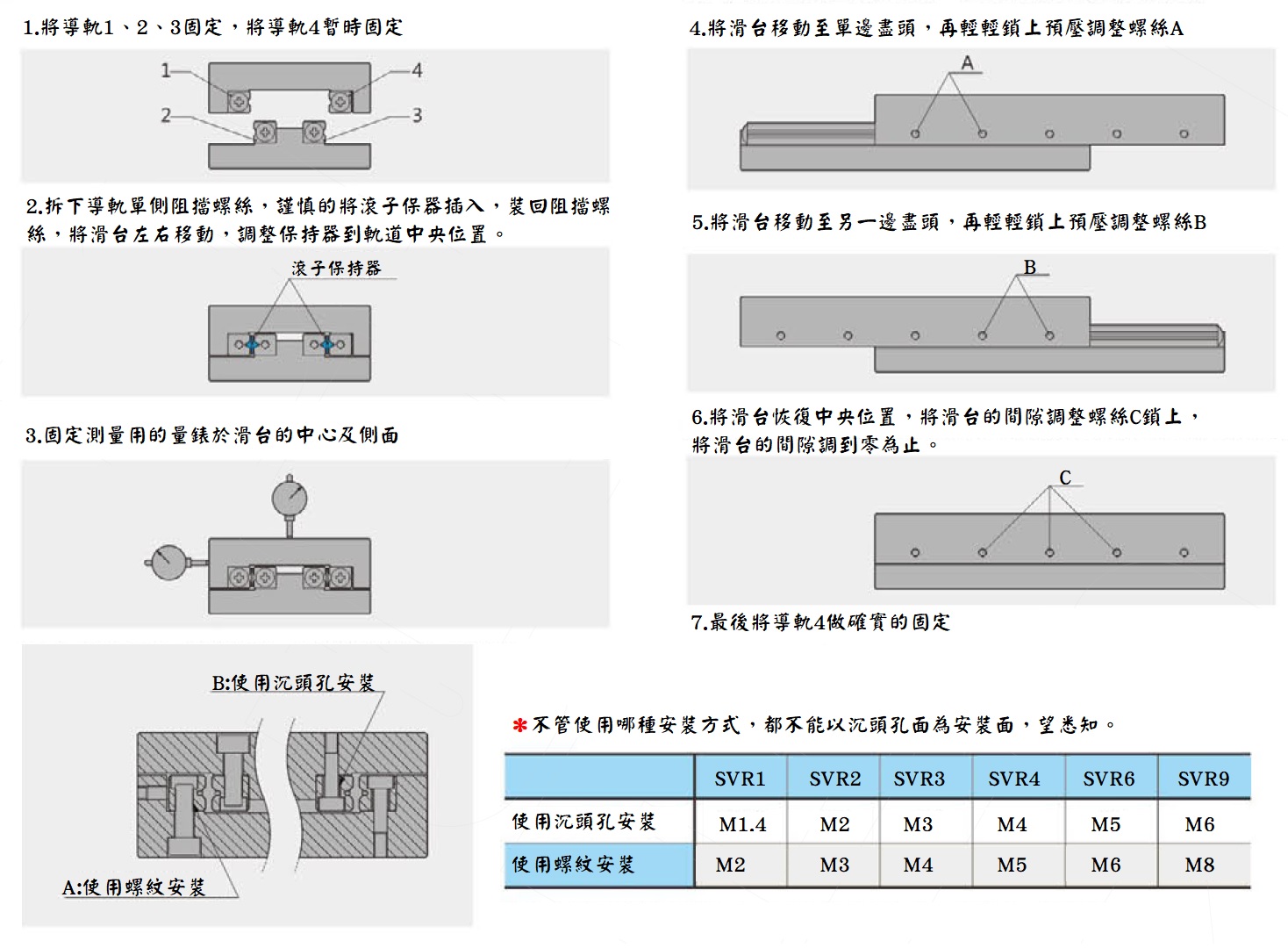

安裝方式
